Hướng Dẫn Cấu Hình Loxone: Làm Chủ Hệ Thống Thông Minh Từ A-Z
- Hà Linh
- 8 thg 7
- 5 phút đọc
Loxone là nền tảng điều khiển nhà thông minh mạnh mẽ, việc cấu hình Loxone không chỉ đơn giản là "cắm là chạy". Đằng sau một hệ thống hoạt động là cả một quy trình kỹ thuật bài bản, từ việc thiết lập Miniserver – trái tim của hệ thống, đến việc tích hợp các giao thức như KNX, điều khiển chiếu sáng, âm thanh, an ninh và nhiều hơn thế. Trong bài viết này, chúng tôi sẽ hướng dẫn bạn toàn bộ quá trình cấu hình Loxone qua phần mềm Loxone Config – từ cơ bản đến nâng cao.

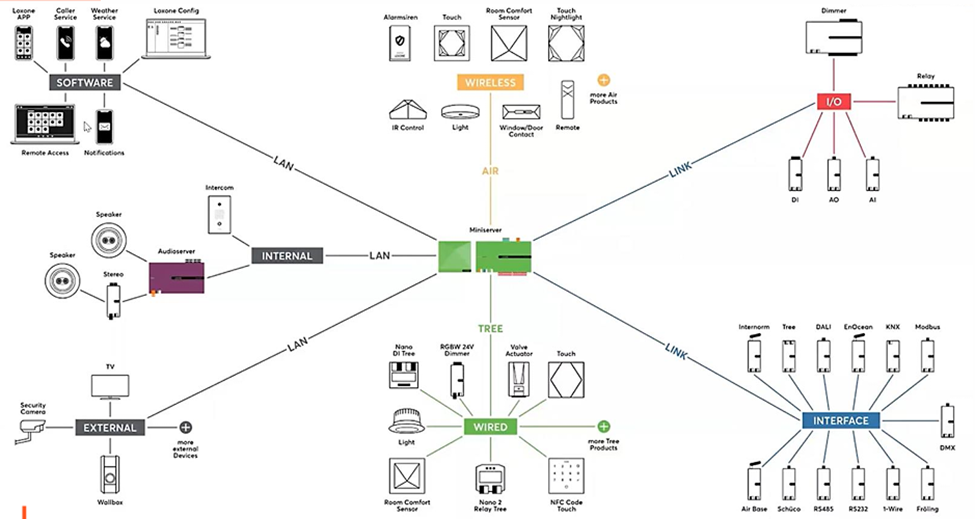

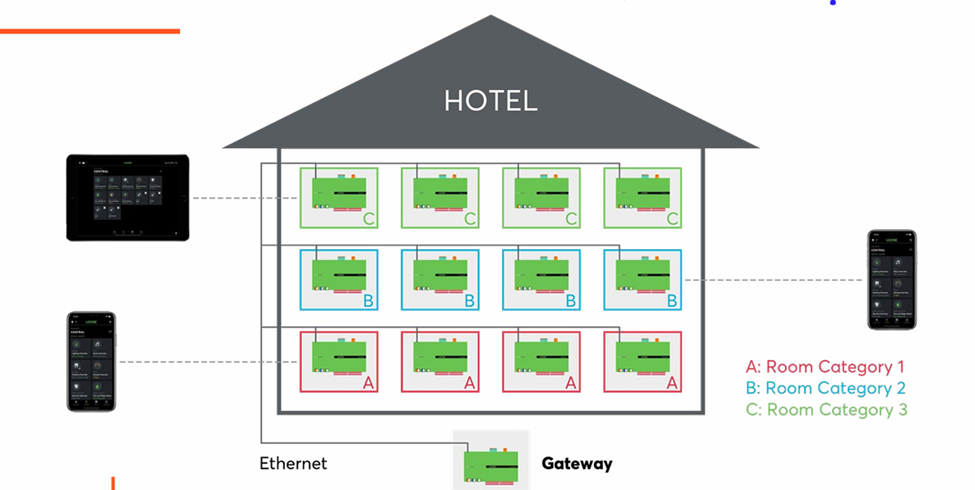

Cấu tạo 1 hệ thống Loxone tiêu biểu:
Bước 1: Bắt đầu với Miniserver
Bộ xử lí trung tâm, giúp kiểm soát, quản lý hệ thống điều khiển các thiết bị trong nơi ở của bạn một cách tự động.
Miniserver bao gồm:
o 8 Digital Outputs: - Max. 250VAC/10A cosφ=1 - Max. 30VDC/10A
o 8 Digital Inputs: 6 24VDC
o 4 Analog Inputs: 0 10V
o Công nghệ giao thức LINK liên kết (30 bộ mở rộng)
o Công nghệ giao thức Tree liên kết (50 thiết bị Tree)
o Kết nối mạng LAN (IPv4/IPv6, SSL, 100Mbps)
o Nguồn cung cấp: 19,2 30VDC

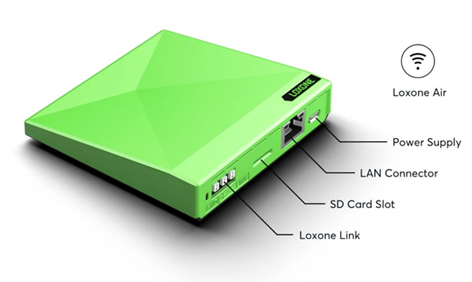

Miniserver Go bao gồm:
Công nghệ giao thức LINK liên kết (30 bộ mở rộng)
Công nghệ giao thức AIR liên kết (128 thiết bị Air)
Kết nối mạng LAN (IPv4/IPv6, SSL/TLS, HTTPS, 100Mbps)
Nguồn cung cấp: 4.4 5.25VDC
Khi cúp điện sử dụng được 64 giờ.
Các công nghệ kết nối:
Sơ đồ kết nối thiết bị mở rộng
Miniserver & Extension
1.Kết nối nguồn điện 24V DC Kết nối Loxone Link
2.Extension cuối cùng được kết nối bằng một điện trở 120 Ohm
LƯU Ý: Nếu không có Extension nào được kết nối thì không cần điện trở

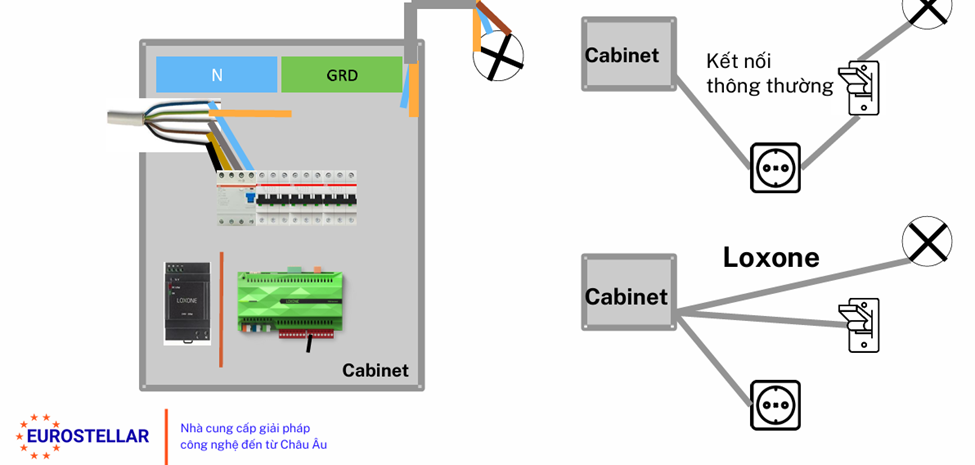

Kết nối có dây

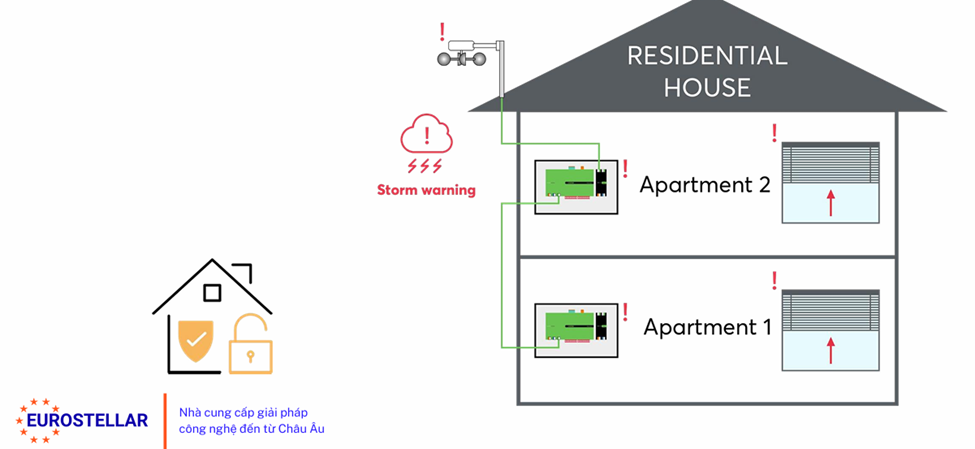

Trạm dự báo thời tiết

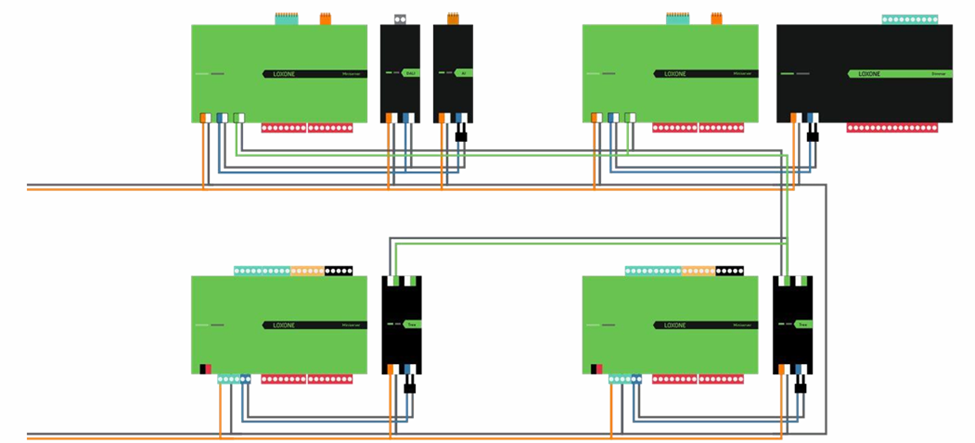

Bước 2: Giao tiếp TREE – Sơ đồ nguyên lý

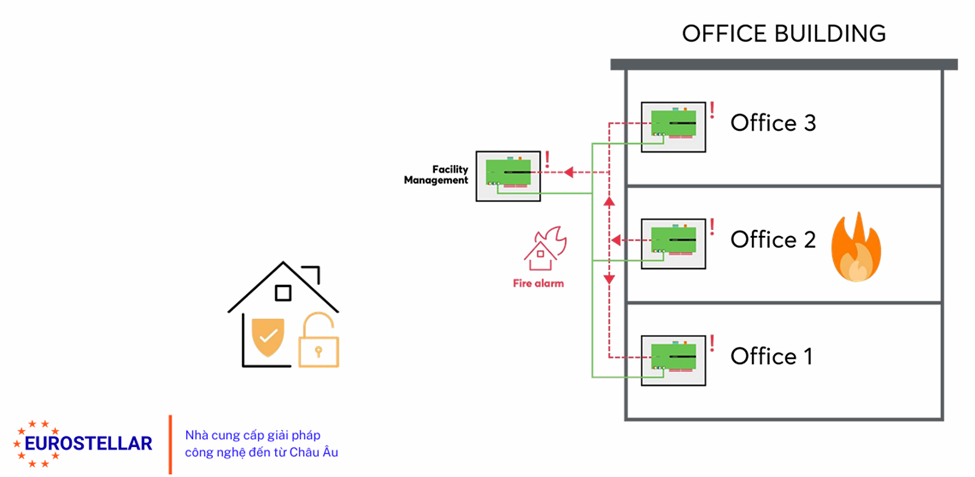

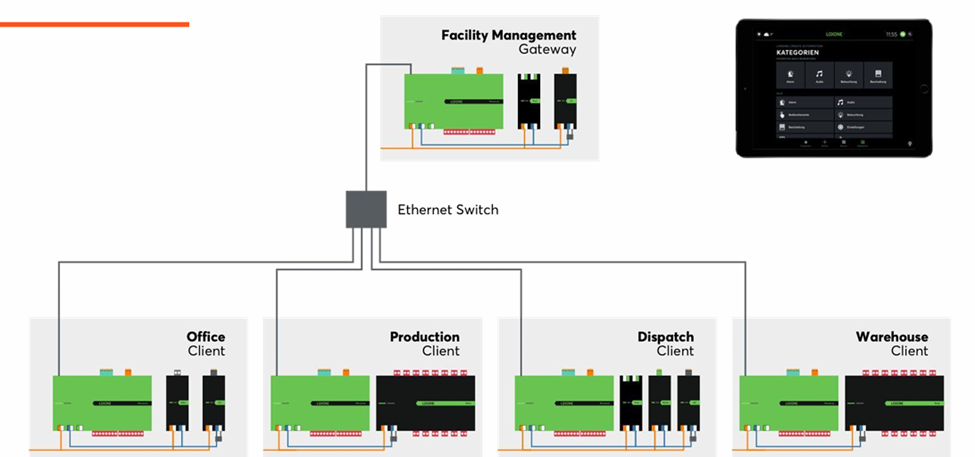

Giao tiếp của một số Miniserver thông qua Tree Extension
Cấu trúc liên kết Line hoặc BUS
Phải Enable Termination trên Miniserver đầu tiên và cuối cùng
Kết nối lên đến 50 Miniservers
Nhận giá trị từ hệ thống từ xa với mã hóa đầu cuối
Chiều dài cáp 500m
Cùng với các đường dữ liệu Tree, GND cũng phải được kết nối
Extensions
TREE EXTENSION
Bộ mở rộng kết nối các thiết bị có dây
Nguồn cung cấp: 9 28VDC.
Hỗ trợ kết nối các thiết bị Tree với Miniserver.
Kết nối được 100 thiết bị Tree với 1000m dây (có 2 nhánh, mỗi nhánh kết nối được 50 thiết bị Tree với 500m dây .
Kết nối với Miniserver qua đường LINK.

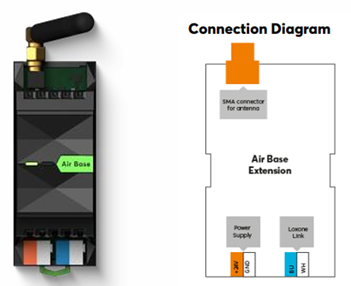

AIR BASE EXTENTION
Bộ phát sóng không dây, kết nối các thiết bị không dây trong hệ thống LOXONE.
Nguồn cung cấp: 9 28VDC.
Hỗ trợ kết nối các thiết bị Air với Miniserver.
Kết nối được 128 thiết bị Air qua phương thức Mesh wifi.
Kết nối với Miniserver qua đường LINK.
RELAY EXTENSION
Module Relay thông minh
Nguồn cung cấp: 18-28VDC
14 digital output: 250VAC – 16A
Hỗ trợ các thiết bị kết nối thông qua relay với Miniserver.
Kết nối với miniserver qua đường LINK.
DIMMER EXTENSION
Module điều chỉnh độ sáng của đèn
Nguồn cung cấp: 18 28VDC.
8 Digital inputs: + Logic 0: 0 4.5VDC + Ngưỡng không xác định: 4.5 5VDC. + Logic 1: 5 24VDC + Ri = 100kOhm.
4 Dimmable outputs: nguồn cấp 220 240VAC (AQ1, AQ2, AQ3, AQ4).
Liên kết với miniserver qua đường LINK
MULTI EXTENSION AIR
Module mở rộng đa năng không dây
Nguồn cung cấp: 18 28VDC.
12 Digital inputs: + Logic 0: 0 2.2VDC + Ngưỡng không xác định: 2.2 3.8VDC. + Logic 1: 3.8 28VDC + Tần số cao nhất: 500Hz
8 Digital outputs: + 250VAC – 16A hoặc 30VDC – 5A. + 4 PWM outputs: 2.1A/ kênh (12 28VDC)
Tích hợp kết nối giao thức 1 – Wired với tối đa 20 cảm biến.
Liên kết với miniserver qua đường AIR
Cấu hình các thiết bị qua phần mềm

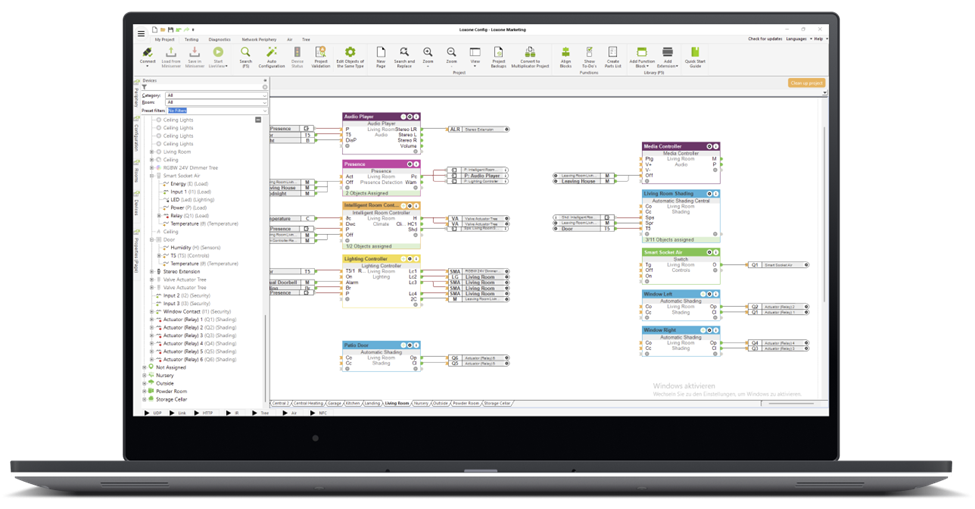

Bước 1: Cài đặt Loxone Config
Là công cụ của các chuyên gia LOXONE dùng để cấu hình các thiết bị tạo nên hệ thống điều khiển như mong muốn của người sử dụng.
Được tích hợp sẵn các chức năng có thể tạo ra ngữ cảnh mong muốn.
Dễ dàng sử dụng và thân thiện với người dùng.
Hoàn toàn miễn phí.
Tạo project mới
B1. Click vào new project
B2. Xuất hiện bảng Create new
B3. Chọn loại Miniserver của bạn.
B4. Next sau khi hoàn thành
B5. Điền thông tin của dự án (hình 2)
B6. Next.
Bước 2: Giả lập ngữ cảnh
Giả lập mô phỏng hoạt động của thiết bị sử dụng trong trường hợp muốn xem các khối thiết bị có hoạt động đúng như cách mình thiết lập hay không, hoặc có thể xem bản hoạt động trực triếp của thiết bị trên phần mềm của mình để phát hiện ra lỗi sai. Có thể mô phỏng thiết bị kể cả khi không có thiết bị đó ngoài đời thực.
Có 2 loại :
Giả lập điều khiển thiết bị trên config (Start Simulator)
Giả lập hiển thị điều khiển thiết bị ngoài đời thực trên config (Start LiveView)
Cả 2 loại đều thuộc mục Testing của thanh ribbon.
Trường hợp không có thiết bị bên ngoài ta vẫn có thể giả lập được bằng cách thêm thiết bị ảo
Đối với thiết bị Tree:

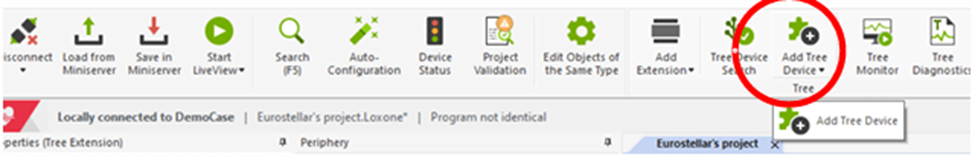

Tại đây ta chọn Add Tree Device ( Các thiết bị Tree bạn muốn mô phỏng )
Đối với thiết bị Air:
Tại đây ta chọn Add Air Device ( Các thiết bị Air bạn muốn mô phỏng )
Ứng dụng điều khiển và quản lý
Mọi cấu hình bạn thực hiện đều có thể hiển thị và kiểm soát thông qua ứng dụng Loxone App trên điện thoại hoặc máy tính bảng. Giao diện tự động cập nhật theo các khối chức năng bạn tạo trong Config, không cần lập trình lại.
Tại đây, người dùng có thể:
Bật/tắt thiết bị theo nhóm hoặc từng phòng.
Quan sát trạng thái các thiết bị, cảm biến.
Điều chỉnh điều hòa, chiếu sáng, âm thanh,...
Nhận cảnh báo khi có bất thường.
Kết luận cấu hình Loxone
Việc cấu hình Loxone không chỉ là lập trình các chức năng, mà là thiết kế một hệ sinh thái sống linh hoạt, tối ưu và bền vững. Từ ánh sáng, âm thanh, điều hòa đến an ninh và giải trí – tất cả đều kết nối liền mạch trên nền tảng duy nhất.Tuy Loxone Config có giao diện trực quan, nhưng để đạt được hệ thống tối ưu về hiệu suất và độ tin cậy, việc cấu hình nên được thực hiện bởi các kỹ sư được đào tạo bài bản.
Eurostellar – nhà phân phối độc quyền của Loxone tại Việt Nam – cam kết hỗ trợ bạn từ khâu tư vấn, cấu hình đến bàn giao hệ thống hoàn chỉnh. Đừng ngần ngại liên hệ nếu bạn cần giải pháp nhà thông minh chuyên sâu, đẳng cấp và thực sự thông minh.
