Hướng Dẫn Cấu Hình Jablotron Nâng Cao

Hà Linh
7 thg 7
4 phút đọc

Nếu bạn chưa biết cấu hình Jablotron cơ bản? Xem ngay

Nếu bạn muốn khai thác tối đa sức mạnh của hệ thống, bạn cần hiểu rõ cách cấu hình Jablotron ở cấp độ nâng cao – từ việc thiết lập lịch trình, cho đến sử dụng PG Output, Building Map, xuất báo cáo chuyên sâu và tích hợp hệ thống thông qua phần mềm F-Link.

Bài viết này đóng vai trò như một cẩm nang chi tiết. Tuy nhiên, chúng tôi khuyến nghị bạn nên tìm đến các chuyên gia được chứng nhận của Jablotron để đảm bảo hiệu suất và triển khai một cách chuyên nghiệp.

Cài đặt PG Output

PG output là thiết bị relay điện thông minh có thể lập trình được, kết nối không dây và có dây vào hệ thống Jablotron, tạo nên nhiều ngữ cảnh smarthome giúp cho môi trường sống trở nên tiện nghi, sinh động hơn.

Cấu tạo: gồm bảng mạch có 1 thanh DIP, 1 relay điện và 3 cổng COM, NO, NC và cổng nguồn.
Nguyên lý hoạt động: Khi có tín hiệu yêu cầu từ bộ trung tâm, Relay sẽ chuyển trạng thái từ COM - NC sang COM - NO và từ đó dẫn dòng điện từ NO sang

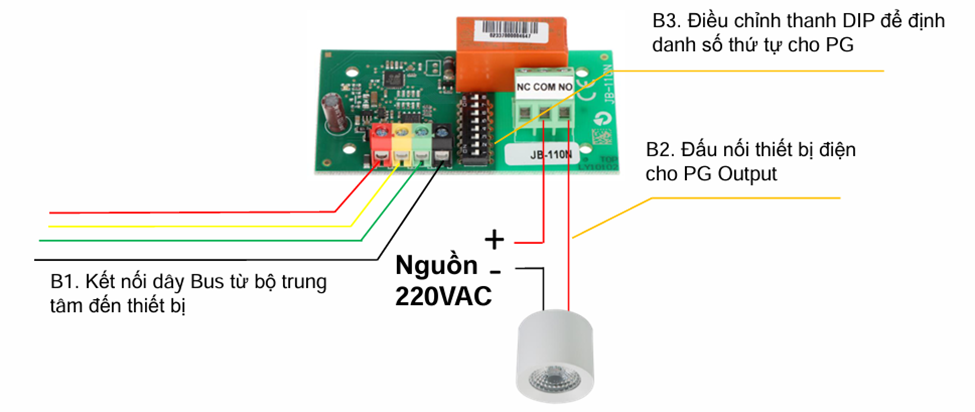

Bước 1: Cách cài đặt mẫu cho PG Output : JB-110N ( PG nguồn 220V )

Ta cần đầu nối phần cứng trước, sau đó mới cấu hình trên F-Link để thêm PG vào hệ thống.

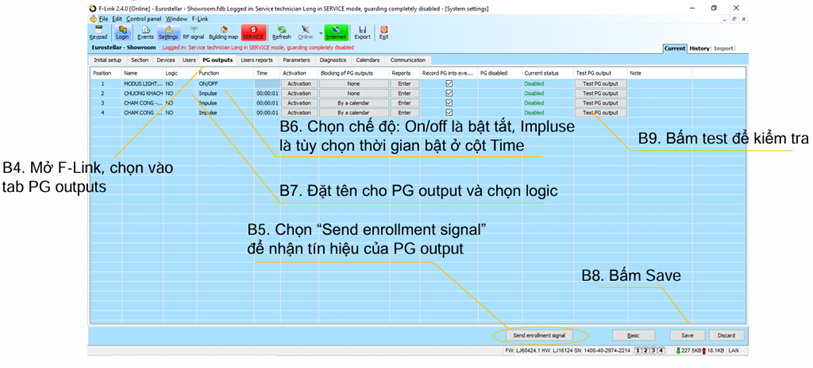

Thanh DIP (DIP Switch) dùng để định danh số thứ tự cho PG để thêm vào hệ thống (được quản lý trên tab PG output của F-link) cho ta biết được PG nằm ở vị trí nào.

Mở manual hướng dẫn lên ta thấy được 1 bảng như sau.

Khi ta muốn thêm PG vào vị trí thứ 1 của hệ thống, ta gạt thanh DIP theo vị trí tương ứng trên bảng: DIP 1 và 8 ON, DIP 2, 3, 4, 5, 6 và 7 OFF.
Khi ta muốn thêm PG vào vị trí thứ 8 của hệ thống, ta gạt thanh DIP theo vị trí tương ứng trên bảng: DIP 1 và 5 ON, DIP 2, 3, 4, 6, 7 và 8 OFF.

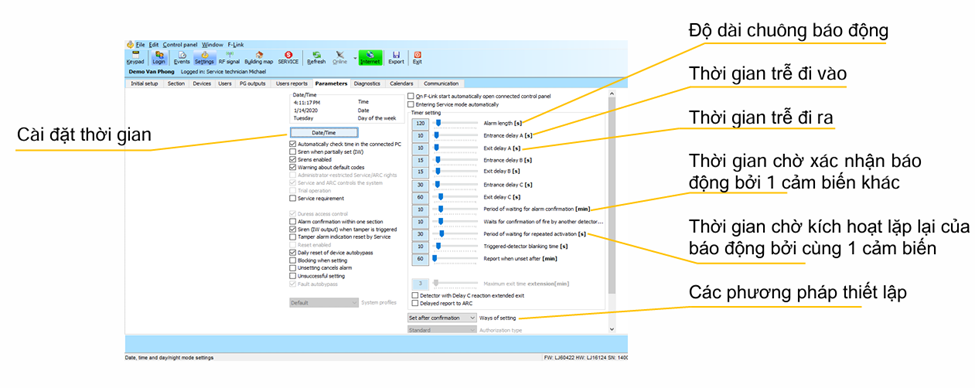

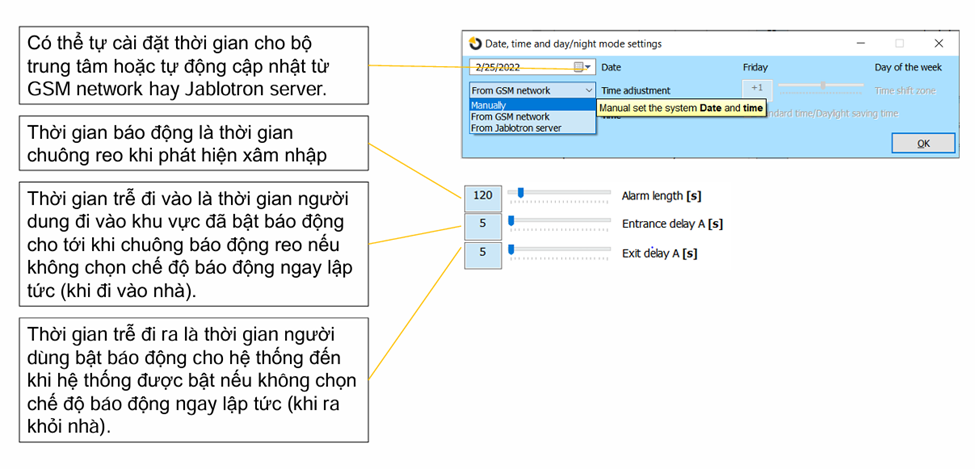

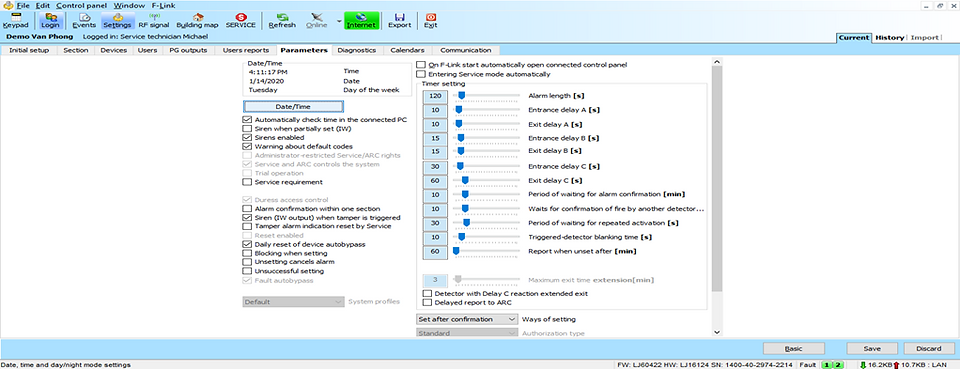

Bước 2: Cài đặt tham số - Parameters

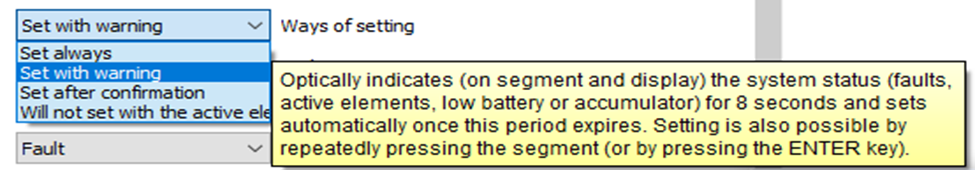

Ở Tab Tham số chúng ta có thể cài đặt thời gian độ trễ ra/vào khu vực báo động và một số tùy chọn khác tùy theo từng trường hợp và yêu cầu của khách hàng mà chúng ta cài đặt khác nhau. Các thông số khác ta giữ nguyên.

Cài đặt lịch trình – Tự động hóa theo ngữ cảnh

Tab Calendar: Chứa các lịch trình tự động- bảo vệ (cài đặt / cài đặt một phần / hủy đặt) các phần và kiểm soát các đầu ra có thể lập trình PG (kích hoạt / hủy kích hoạt, chặn / bỏ chặn). Mỗi hành động có thể được đặt thành một ngày và một tháng mà nó được thực hiện. Có thể có tối đa 4 lần hoặc lặp lại trong các khoảng thời gian đã định cho ngày đã chọn.

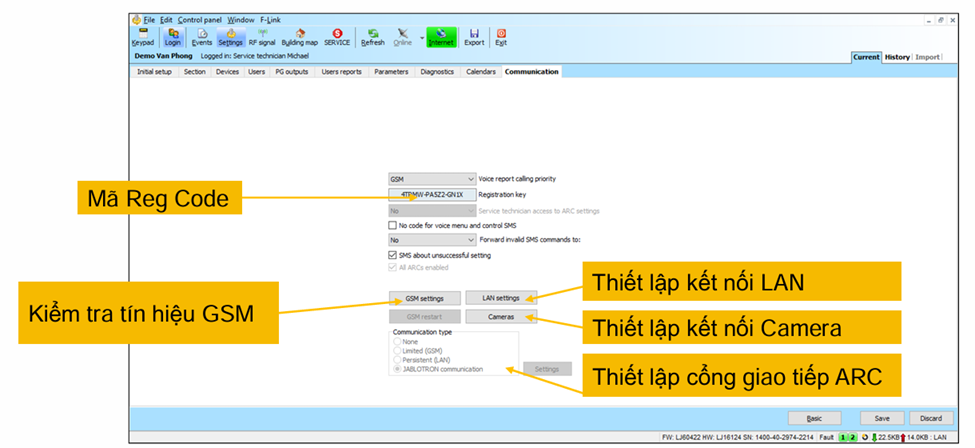

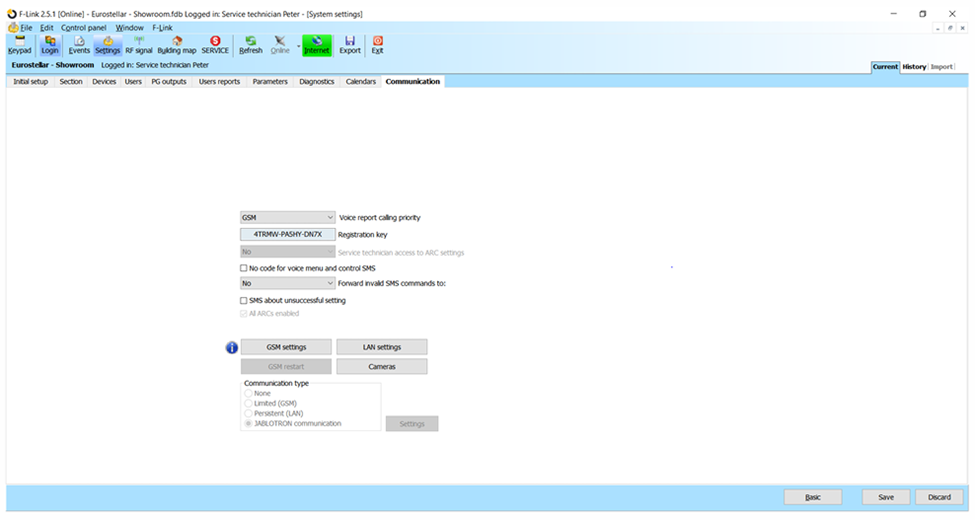

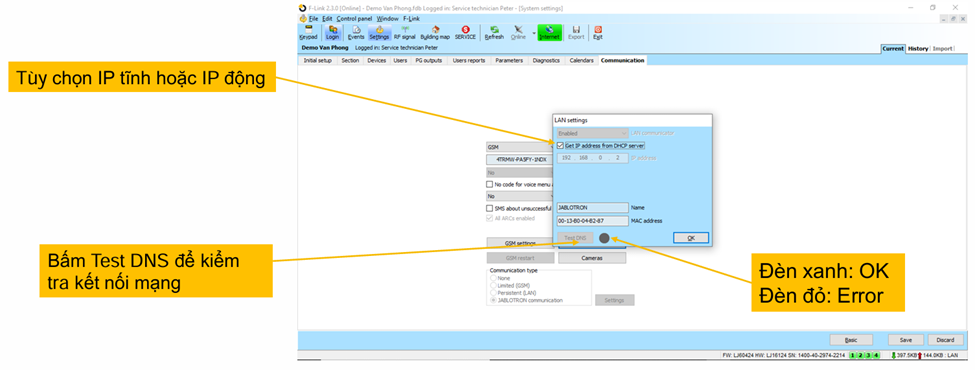

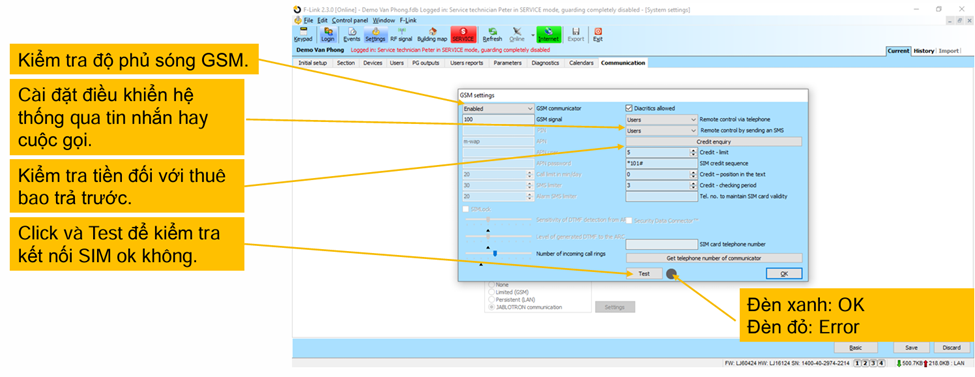

Bước 1: Cài đặt giao tiếp

Lưu ý: khi đăng ký hệ thống mới, cần đăng ký mạng LAN hoặc GSM trước ở tab Communication, rồi mới tiến hành các bước đăng ký cho bộ trung tâm.

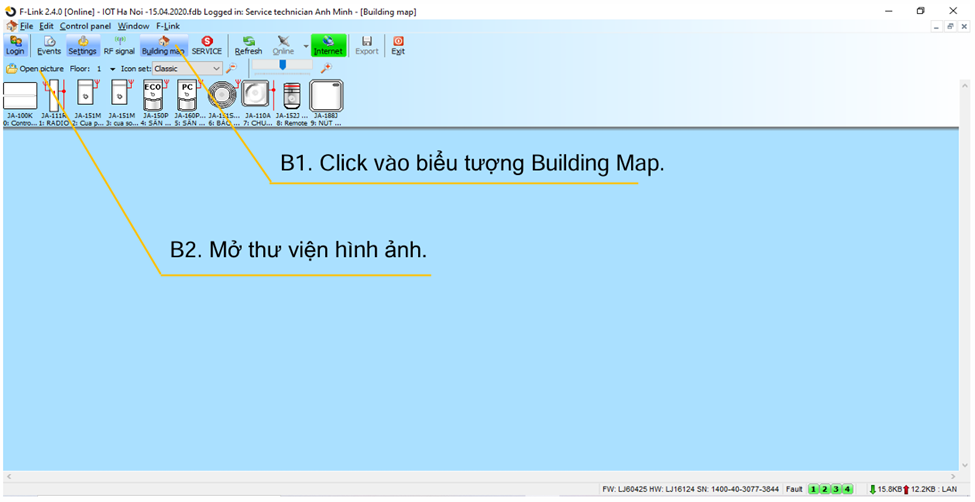

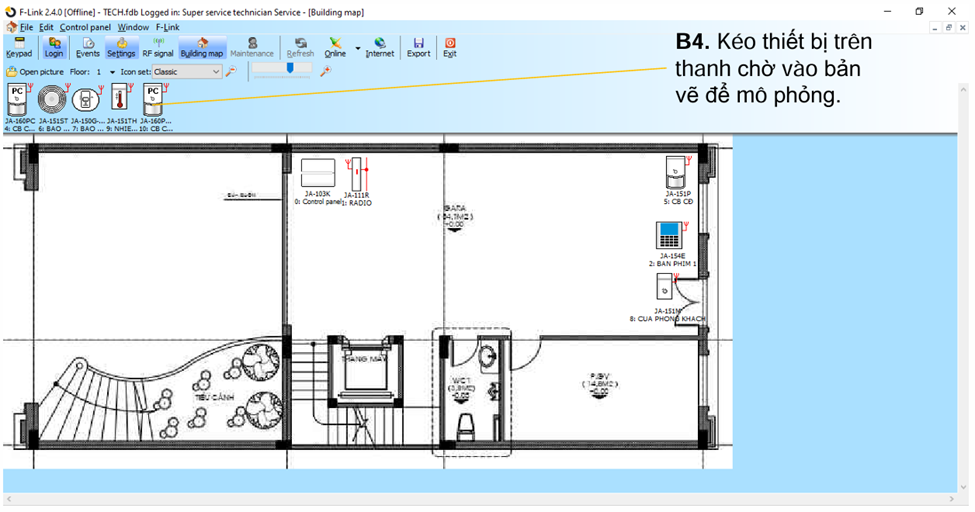

Bước 2: Cài đặt Building Map

Building Map là chức năng tích hợp sẵn trong F-Link giúp ta thêm bản vẽ và bố trí thiết bị vào mô phỏng trực quan cho nhà lắp đặt và khách hàng.

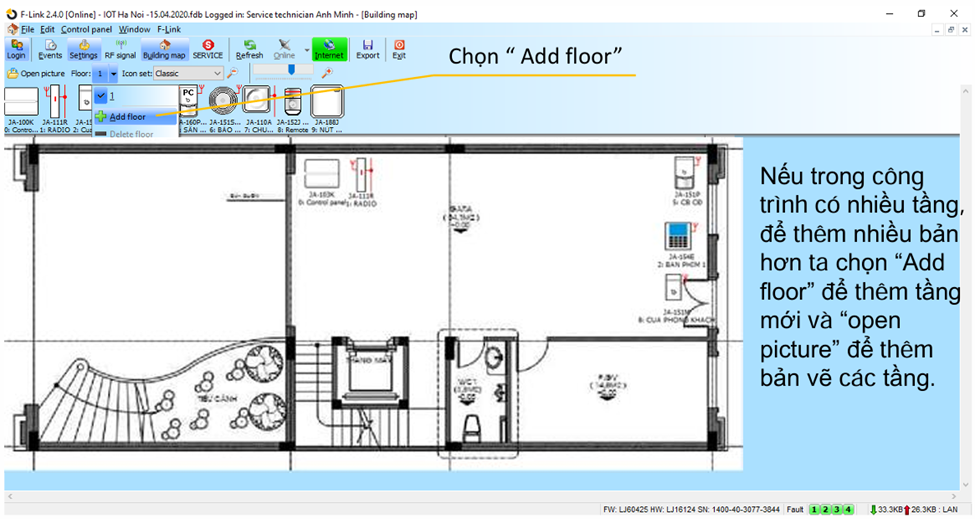

Ta có thể thêm nhiều bản vẽ tương ứng với từng tầng trong căn nhà vào Building Map.
Khi các cảm biến hoạt động, có đèn tín hiệu sáng đỏ hoặc xanh khi cảm biến bị kích hoạt hoặc bình thường, ta xem điều này ngay tại các thiết bị mô phỏng trong Building Map.

Truy xuất lịch sử

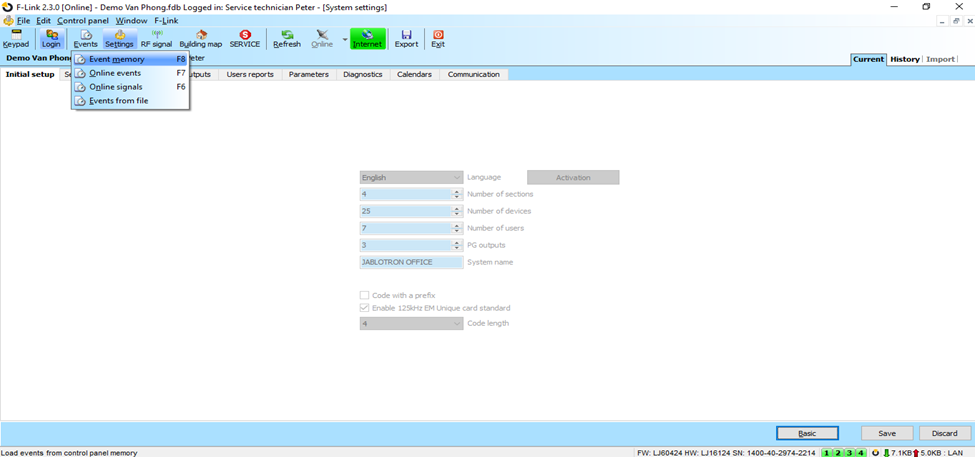

Bước 1: Xem lại lịch sử truy cập

Chức năng Events xem lại lịch sử hoạt động của hệ thống giúp nhà cài đặt có thể tra cứu sự kiên khi có sự cố như: báo động, lỗi thiết bị, báo cháy, ON/OFF báo động,….

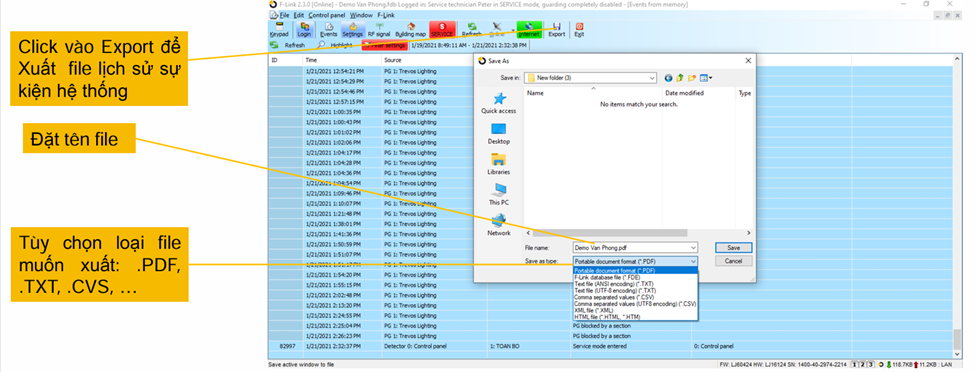

Bước 2: Xuất file lịch sử sự kiện của hệ thống

Sau khi xuất file chúng ta có thể xem lại đầy đủ các thông tin sự kiện của hệ thống.

Bước 3: Xuất F-Link Database

Lưu ý: Khi cần hỗ trợ kĩ thuật từ xa, Quý Đối tác có thể cung cấp file database (.FDB) kèm service code và đảm bảo kết nối mạng LAN ổn định từ bộ trung tâm.

Bước 4: Xem lại lịch sử của bộ trung tâm

Nếu bạn muốn xem các thiết lập cũ hơn của Bộ trung tâm, hãy dùng tab History ở góc trên bên phải. Lịch sử không thể thay đổi, nhưng nó có thể được lưu trong Bộ trung tâm (nếu bạn cần quay lại cài đặt trước đó). Tối đa 10 cài đặt trước đó được ghi lại trong lịch sử (được sắp xếp theo ngày và giờ) và tất cả các thay đổi thiết lập.

Bước 5: Backup lại file cài đặt cũ hoặc mặc định

Kết luận cấu hình Jablotron nâng cao

Việc cấu hình Jablotron nâng cao không chỉ giúp tăng cường tính an ninh mà còn mở ra khả năng tự động hóa mạnh mẽ, đáp ứng linh hoạt nhu cầu từ hộ gia đình đến khu công nghiệp.

Vậy nên, để đảm bảo hiệu suất vận hành và độ tin cậy cao nhất, việc lắp đặt và lập trình nên được thực hiện bởi kỹ thuật viên được chứng nhận. Với kinh nghiệm triển khai hàng trăm dự án thực tế, Eurostellar - đối tác đáng độc quyền của Jablotron tại Việt Nam – sẵn sàng đồng hành cùng bạn trong mọi dự án.
